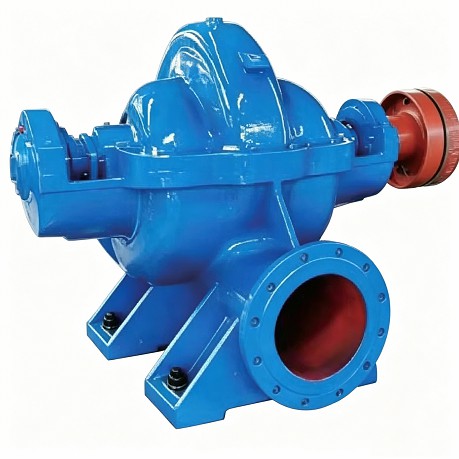

ZTS系列单级双吸中开式离心泵

为客户安全生产、高效运行保驾护航

首页 > 产品介绍 > ZTS系列单级双吸中开式离心泵

中开式、安装维护方便;进出口可左右互换;转子可短时反转;机械密封/软填料密封可选;可配公共底座，应用领域：城市给排水、城镇供水、集中供热、电厂、冶金、石化、造纸、纺织、化工、消防、矿山排水、农田灌溉、水利工程、工业循环水。

产品功能：

正常运行时，泵可连续输送高达80°C的液体，甚至短时间内可达120°C。

设计和技术:

双吸叶轮、双蜗壳结构，径向力小，效率更高；中开泵壳，维护无需拆卸管路；加粗刚性轴，振动小、寿命长；转子可短时反转，安全可靠；进出口可左右互换，安装灵活；机械密封/软填料密封，无泄漏。

核心参数：

转速：990/1480/2960r/min，功率：11~800kW，最大工作压力：1.0/1.6/2.5MPa；最高介质温度：80°C(短期120°C)，进出口径：DN150-DN600，连接法兰：GB/T 17241.6，防护等级：IP23/IP44/IP54；绝缘等级：F级，流量：68 ~3975 m³/h，扬程：6~230 m。

性能概述

材料：泵体:HT250铸铁/QT400-18球铁

风格：大流量，大口径，耐高温

物品重量：138-4160kg(按型号)

产品尺寸：按型号而定

动力来源：交流:380V/6kV/10kV

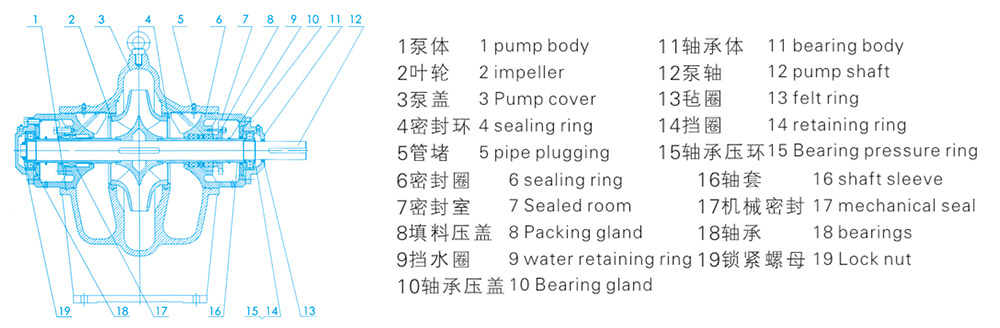

结构图

型谱图

这是示例文本，单击 “编辑” 按钮更改此文本。

型号 Type	流量Q Flow m³/h	扬程H Head m	转速n Speed r/min	轴功率 Pa kw	电机功率 Moter power kw	效率 fficiency n%	汽蚀余量 net positive suction nead m
100S90	60	95	2980	25.5	37	61	2.5
	80	90		30.1		65
	95	84		33.7		64.5
100S90A	50	78	2980	17.7	30	60	2.5
	72	75		23		64
	86	70		26		63
150S100	126	104	2980	50	75	70	3.5
	180	100		60		73
	216	93		71		72
150S78	126	82	2950	40	55	70	3.7
	160	78		45		75.5
	198	70		52		72
150S78A	112	67	2950	30.1	45	68	3.7
	144	62		33.4		72.6
	180	55		38.5		70
150S50	130	52	2950	252	37	73	3.9
	160	50		27.3		80.4
	220	40		31. 1		77
150S50A	112	44	2950	18.6	30	72	3.9
	144	40		20.0		75.5
	180	35		24.5		70
1 50S50B	108	38	2950	17.2	22	65	3.9
	133	36		18.0		72.5
	160	32		19.4		72
200S95	186	103	2950	83.1	132	62	5.3
	280	95		91.4		79.2
	324	87		102.4		75
200S95A	180	92	2950	67.3	110	67	5.3
	270	85		83.3		75
	324	78		94.3		73
200S95B	180	82	2950	64.8	90	62	5.3
	260	75		73.8		72
	306	68		80.9		70
200S63	216	69	2950	54.8	75	74	5.8
	280	63		58.3		82.7
	351	53		66.7		76
200S63A	180	54	2950	37.8	55	70	5.8
	270	46		45.1		75
	324	37		46.6		70
200S42	216	48	2950	34.8	45	81	6
	280	42		38.1		84.2
	324	35		40.2		81
200S42A	198	43	2950	_30.5	37	76	6
	270	36		33.1		80
	310	31		34.4		76
250S65	360	71	2950	92.8	132	75	3.1
	485	65		109.2		78.6
	612	58		130.6		74
250S65A	342	61	2950	77	90	74	3.1
	420	48		88.5		77.7
	540	50		98		75
250S39	360	42	2950	54.2	75	76	3.2
	485	39		61.5		83.6
	612	32		67.5		79
250S39A	324	35	2950	41.7	55	74	3.2
	468	30		48.4		79
	576	25		50.9		77
250S24	360	27	2950	33.1	45	80	3.5
